自熄型塑料薄膜阻燃片材与复合功能片材
FlamEL® 4.0
适用材料
阻燃塑料
阻燃纤维
0.5 mm 厚度即可实现良好的阻燃性能
与其他材料复合，赋予多种附加功能
兼顾人体安全性的阻燃复合片材
产品介绍
自熄型阻燃塑料薄膜片材及应用产品解决方案
自熄型塑料薄膜阻燃片材与复合功能片材
FlamEL® 4.0+ 是在 FlamEL® 4.0 材料中加入添加剂制成的产品，在 0.3–1 mm 的薄片上即可实现充分的阻燃性能。
FlamEL® 4.0+ 可根据使用目的增加散热性能 (FlamEL® 4.0+ Alu)、柔性强化 (FlamEL® 4.0+ Tex) 以及抑振降噪 (FlamEL® 4.0+ FE) 等附加功能，为多种产业提供阻燃解决方案。
FlamEL® 4.0+ 是在 FlamEL® 4.0 中加入功能材料制成的 0.3–1 mm 阻燃薄片。可根据厚度与其他材料复合，实现多种性能。
0.5 mm 厚度即可实现良好的阻燃性能
与其他材料复合，赋予多种附加功能
兼顾人体安全性的阻燃复合片材
推荐加工方式
- 片材或卷材加工（0.3 mm 及以上）
- 与织物等异质材料直接复合或粘接
可供形态
- 片材或卷材
FlamEL® 4.0+ 主要产品概览
| 产品名称 | 特点 | 性能 |
|---|---|---|
| FlamEL® 4.0 Plus | FlamEL® 4.0 Plus 0.5mm, 1mm | 以更薄厚度实现多种功能 |
| FlamEL® 4.0 Plus Alu | FlamEL® 4.0 Plus 片材与铝片复合 | 实现阻燃与散热 |
| FlamEL® 4.0 Plus Tex | FlamEL® 4.0 Plus 片材与纺织品复合 | 实现阻燃片材柔性 |
| FlamEL® 4.0 Plus FE | FlamEL® 4.0 Plus 片材与毡材复合 | 实现抑振降噪功能 |
测试影像
4.0 燃烧测试 (KOTITI)
主要测试 — 性能与安全性
性能与安全性测试
| 测试项目 | 测试产品 | 测试机构 / 标准 | 试验结果 | 特性与优势 |
|---|---|---|---|---|
| 阻燃性 | FlamEL® 4.0+ (0.5mm, 1mm) | UL94-2026 / KOTITI | VTM-0 级 | 0.5 mm 薄膜片材达到最高阻燃等级（与 V-0 同级） |
| 热释放速率 HRR | FlamEL® 4.0+ (1.0mm) | KS F ISO 5660-1 / KOTITI | 总热释放量 22.86 MJ/m2 | 控制表面热释放，保护内部基材并延缓火势蔓延 |
| 最大热释放速率 167.93 kW/m2 | ||||
| 气体毒性 | FlamEL® 4.0+ (0.5mm, 1mm) | KS F 2271 / KOTITI | 平均停止活动时间 / 13m 49s~14m 6s (0.5mm) / 13m 27s (1mm) | 显著超过 9 分钟基准值，为火灾疏散争取黄金时间 |
| REACH SVHC | FlamEL® 4.0+ 片材 | EC No. 1907/2006 / KOTITI | 259 项全部未检出 | 符合 REACH SVHC 相关要求 |
| RoHS | FlamEL® 4.0+ 片材 | KS C IEC 62321-5 / KOTITI | 6 项有害物质未检出 | 铅、汞、镉、六价铬等重金属未检出，适用于电子及电池部件 |
| 4 种邻苯二甲酸酯未检出 | ||||
| 卤素 | FlamEL® 4.0+ 片材 | IEC 62321-8, 3-2 KOTITI / | 无卤 (Halogen-Free) | 适用于室内密闭空间，燃烧时不产生有毒气体 |
超薄最高等级阻燃性能 (VTM-0)
- 0.5 mm 片材达到 UL 94 VTM-0 最高阻燃等级
- 在薄膜/片材形态下实现可靠自熄
热阻隔与人员疏散时间
- 总热释放量为 22.86 MJ/m²，热阻隔性能优异
- 火灾情况下可延缓危险条件形成，最长可争取 14 分 06 秒的疏散时间
全球环保与无毒法规应对
- RoHS 6 项有害物质及 4 种邻苯增塑剂未检出
- REACH SVHC 259 项高关注物质未检出
- 无卤 (Halogen-Free)
主要测试 — 应用产品功能性
应用产品功能性
| 测试项目 | 测试产品 | 测试机构 / 标准 | 试验结果 | 特性与优势 |
|---|---|---|---|---|
| 高频吸声率 (α) | FlamEL® 4.0+ FE 复合片材 | KCL / KS F 2814-2 | 2,000~4,000Hz : 0.49 ~ 0.64 | 兼具阻燃，并最高吸收 64% 高频噪声 |
| （3,150 Hz 最高 0.64） |
FlamEL® 4.0+ FE 阻燃 + 吸声复合功能
- 在 FlamEL® 4.0+ 上复合吸声材料
- 在保持阻燃性能的同时，可吸收 2,000 Hz 以上高频噪声，最高达 64%

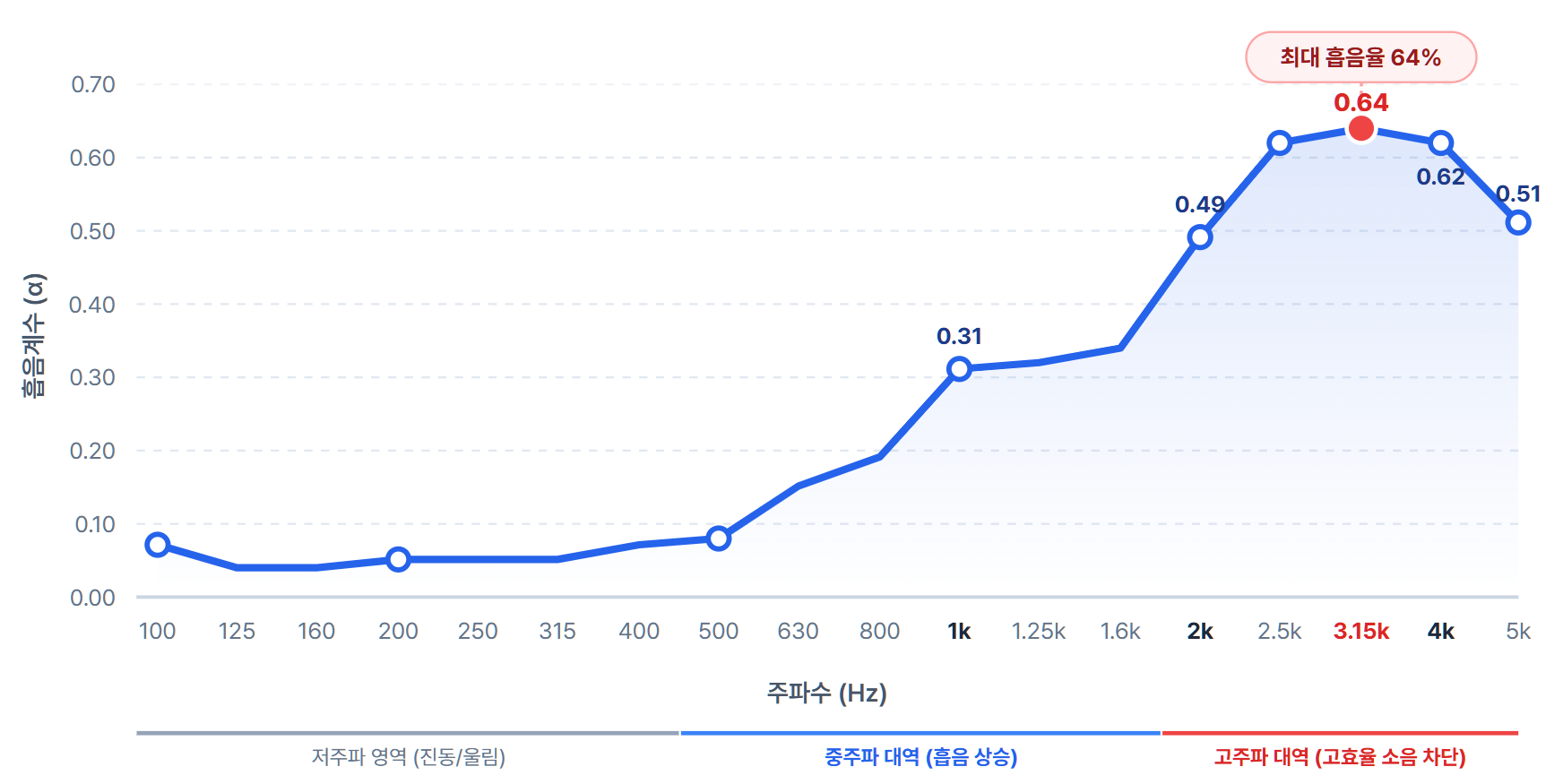

FlamEL® 4.0+ FE 各频段吸声率汇总（KS F 2814-2）
| 频率带 | 低频 | 中频 | 高频（峰值） |
|---|---|---|---|
| 频率 (Hz) | 100 ~ 400 | 500 ~ 1,600 | 2,000 ~ 5,000 |
| 平均吸声系数 (α) | 0.04 ~ 0.07 | 0.08 ~ 0.34 | 0.49 ~ 0.64 |
| 噪声衰减率 | 4% ~ 7% | 8% ~ 34% | 49% ~ 64% |
| 核心要点 | 低频振动噪声区 | 自 1,000 Hz 起吸声性能急剧提升 | 在 3,150 Hz 达到最高吸声率 64% |
主要产品 — FlamEL® 4.0+ 片材 (0.5 mm)
FlamEL® 4.0+ 片材 (0.5 mm)
| 性能 | 测试项目 | 测试方法 | 测试结果 | 单位 | 物性特点 |
|---|---|---|---|---|---|
| 机械物性 | 比重 (Specific Gravity) | KS M ISO 1183-1 | 1.379 | - | 轻量化与阻燃特性的最佳平衡 |
| 机械物性 | 吸水率 (Water Absorption) | ASTM D570 | 0.56 | % | 潮湿环境下尺寸与物性变化最小 |
| 机械物性 | 拉伸强度 (Tensile Strength) | KS M ISO 527-2 | 5.68 | MPa | 具备适合片材/薄膜加工的拉伸强度 |
| 机械物性 | 伸长率 (Elongation) | KS M ISO 527-2 | 470 | % | 柔性极佳（曲面裹覆、热成型、折弯时不开裂） |
| 机械物性 | 硬度 (Hardness) | KS M ISO 868 | 36 | Shore D | 软质片材，加工手感柔和 |
| 热物性 | 维卡软化温度 (VST) | KS M ISO 306 | 63.2 | °C | 可用于一般内饰及薄膜复合工艺 |
| 电学物性 | 表面电阻 (Surface Resistance) | ASTM D257 | 2.02 X 1016 | Ω/sq | 优异电绝缘性（阻断家电/电池周边传热导电） |
| 电学物性 | 体积电阻 (Volume Resistance) | ASTM D257 | 2.83 X 1017 | Ω·cm | 防止内部漏电，确保电气安全 |
| 阻隔性能 | 氧气透过率 (OTR) | ASTM D3985 | 407.14 | cc/(m2 · Day) | 通过阻氧，辅助延缓氧化与燃烧 |
| 阻隔性能 | 水蒸气透过率 (WVTR) | ASTM F1249 | 0.95 | g/(m2 · Day) | 优异的阻湿性能，保护内部基材与部件 |
主要产品 — FlamEL® 4.0+ 片材 (1.0 mm)
FlamEL® 4.0+ 片材 (1.0 mm)
| 性能 | 测试项目 | 测试方法 | 测试结果 | 单位 | 物性特点 |
|---|---|---|---|---|---|
| 机械物性 | 比重 (Specific Gravity) | KS M ISO 1183-1 | 1.359 | - | 轻量化与阻燃特性的最佳平衡 |
| 机械物性 | 吸水率 (Water Absorption) | ASTM D570 | 0.31 | % | 潮湿环境下尺寸与物性变化最小 |
| 机械物性 | 拉伸强度 (Tensile Strength) | KS M ISO 527-2 | 5.55 | MPa | 具备适合片材/薄膜加工的拉伸强度 |
| 机械物性 | 伸长率 (Elongation) | KS M ISO 527-2 | 110 | % | 柔性极佳（曲面裹覆、热成型、折弯时不开裂） |
| 热物性 | 维卡软化温度 (VST) | KS M ISO 306 | 76.9 | °C | 可用于一般内饰及薄膜复合工艺 |
| 电学物性 | 表面电阻 (Surface Resistance) | ASTM D257 | 1.70 X 1017 | Ω/sq | 优异电绝缘性（阻断家电/电池周边传热导电） |
| 电学物性 | 体积电阻 (Volume Resistance) | ASTM D257 | 4.91 X 1017 | Ω·cm | 防止内部漏电，确保电气安全 |
| 阻隔性能 | 氧气透过率 (OTR) | ASTM D3985 | 123.24 | cc/(m2 · Day) | 通过阻氧，辅助延缓氧化与燃烧 |
| 阻隔性能 | 水蒸气透过率 (WVTR) | ASTM F1249 | 0.38 | g/(m2 · Day) | 优异的阻湿性能，保护内部基材与部件 |
主要产品 — FlamEL® 4.0+ Alu / Tex
FlamEL® 4.0+ Alu
FlamEL® 4.0+ (0.5 mm) + 铝箔 (45 μm) 特种复合片材
| 项目 | 内容 |
|---|---|
| 特点 | 最大化散热效果 |
| 规格 | 宽度：最大 1,080 mm / 长度：以 1 m 为单位（卷材或片材） |
| 用途 | 用于太阳能板底部 / 阻燃散热片材 / 可与真空绝热产品配套使用 |
FlamEL® 4.0+ Tex
FlamEL® 4.0+ (0.5 mm) + 纺织品特种复合片材
| 项目 | 内容 |
|---|---|
| 特点 | 加入柔性的阻燃材料 / 在阻燃性能基础上，结合纺织材料特性赋予多种附加功能 / 可实现薄型化与轻量化，适用于标准化消防产品 |
| 规格 | 厚度：0.5 mm + 纺织品 / 宽度：最大 1,500 mm / 长度：以 1 m 为单位（卷材或片材） |
| 用途 | 防火卷帘、阻燃遮光帘 / 消防毯、防火布、余火控制毯 / 焊接用防护服、手套 |
