自熄型阻燃塑料改性料
FlamEL® 4.0
适用材料
阻燃塑料
适用于挤出、注塑等多种塑料制品
吸热、释放水蒸气、形成保护膜三步抑制火势蔓延
LOI 最高达 41%，可在空气中自熄
火灾初期争取 60–80 秒黄金疏散时间
产品介绍
自熄型阻燃塑料改性料
一种无机基热塑性特种阻燃塑料改性料，接触火焰时释放水蒸气并形成氧化铝保护膜，可自行抑制火势蔓延的新一代阻燃解决方案。
FlamEL® 4.0 是一种无机基热塑性特种阻燃改性料，适用于挤出片材、注塑零件及大多数热塑性塑料制品。
采用 FlamEL® 4.0 的塑料制品在接触火焰时吸收热能、释放水蒸气并形成氧化铝保护层，从而自熄并抑制火势蔓延，同时保护基材。
接触火焰时，有害气体释放量显著降低，可有效减少火灾环境中的人员伤害风险。
适用于挤出、注塑等多种塑料制品
吸热、释放水蒸气、形成保护膜三步抑制火势蔓延
LOI 最高达 41%，可在空气中自熄
火灾初期争取 60–80 秒黄金疏散时间
推荐加工方式
- 片材或卷材加工（0.3 mm 及以上）
- 与玻璃、织物等异质材料直接复合或粘接
- 注塑及其他热塑性加工
可供形态
- 塑料配混料
- 特定树脂母粒
FlamEL® 4.0 应用
- 汽车及电气产品的电池壳体、电子控制模块
- 配电箱、发热类家电
- 数据中心设备外壳
- 数据中心设施（地板、覆面材料、轻质隔墙等）
- 危险品仓储设施与运输工具内部的阻燃材料
- 钢材或木材的阻燃包覆与防护片材
作用原理
火灾中的阻燃过程
- FlamEL® 4.0 吸收火灾产生的热能
- 氢氧化铝吸热分解并释放水蒸气
- 表面形成氧化铝膜（Al₂O₃）
- 延缓火势蔓延，使基材或制品获得自保护效果
FlamEL® 4.0 火灾抑制过程
- 吸收热能：1060 J/g (AH)
- 释放水蒸气 ➔ 抑制火势蔓延
- 形成氧化铝膜 ➔ 热阻隔
- 进一步保护基材
- 3 mm 厚片材每 1 m² 可释放 1,860 升水蒸气
- 氢氧化铝热分解（220°C 起）
FlamEL® 4.0 技术特点
- 火灾时仅释放水蒸气与 CO₂ *
- 不产生二噁英 *
- 吸收表面热能，保护基材
- 符合 REACH 要求，有害化合物未检出*
* FlamEL® 4.0 单独燃烧试验结果
氢氧化铝的热分解与热能消耗量
| 项目 | 内容 |
|---|---|
| 热分解反应式 | 2Al(OH)₃ ➝ Al₂O₃ + 3H₂O |
| 热分解温度 | 220°C ~ |
| 分解焓 ΔH | 1060 J/g |
主要测试 — 性能与安全性
FlamEL® 4.0 性能与安全性测试
| 项目 | 测试方法 / 机构 | 结果 |
|---|---|---|
| 阻燃性 | UL 94 : 2023, 20 mm Vertical burning test / FITI | V-0 级 UL94:2023 |
| 阻燃性 | UL 94 : 2024, 2.2 mm Vertical burning test / FITI | V-0 级 UL94:2024 |
| 气体毒性 | KS F 2271:2021, 0.6mm / KCL | PASS（9 分钟以上）/ 平均停止活动时间 13:12 / 14:47 |
| RoHS 重金属、有害化合物检测 | IEC 62321-6 等 / SGS | PBBs/PBDEs 有害物质未检出 |
| SVHC、REACH 符合性 | SGS | 241 项 SVHC 未检出 |
主要测试 — 对比测试
FlamEL® 4.0 对比测试
与其他阻燃树脂对比
测试机构：KOTITI
| 项目 | 细项 | 测试方法 | FlamEL® 4.0 Soft | FlamEL® 4.0 Hard | FR PP | FR ABS | FR PC |
|---|---|---|---|---|---|---|---|
| 阻燃性 | UL 94 : 2026 | V0 | V0 | V0 | V0 | V0 | |
| 气体毒性（9 分钟以上） | KS F 2271:2021 (m:s) | 14:01~14:29 | 14:14~14:49 | 5:04~5:43 | 7:08~7:31 | 10:26~13:39 | |
| 热释放速率 HRR | 总热释放量 | MOLIT Notice No. 2023-24 | 40.6~41.4 MJ/m2 | 56.0~58.4 MJ/m2 | 108.0~112.5 MJ/m2 | 45.9 ~ 49.2 MJ/m2 | 81.5 ~ 85.9 MJ/m2 |
| HRR 随时间变化 200kW/m2 | 0s | 16s~20s | 217s~226s | 102s~107s | 162s~195s | ||
| 完全熔融 | N/O | N/O | Hole | Hole | Hole | ||
| 极限氧指数（LOI） | ISO 4589-2/2.82mm / KOTITI | 41.0 % | 35.1 % | 26.3 % | 29.5 % | 34.9 % | |
| 毒性指数 | BS 6853 (Annex B.2) | 0.25 | 0.16 | 3.44 | 1.87 | 0.18 |

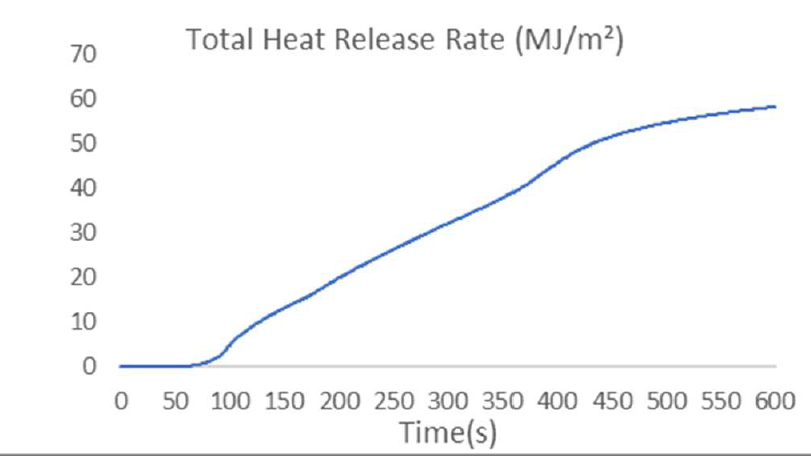

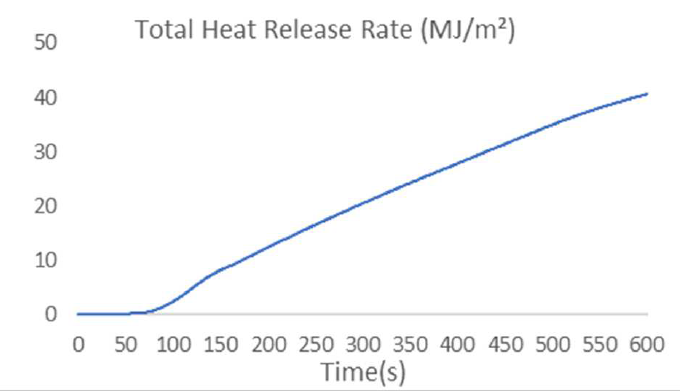

为火灾初期争取黄金疏散时间的塑料材料
塑料材料中极低的 THR 水平
尤其在火灾初期约 1 分钟（60–80 s）内，THR 为 0，为人员疏散争取宝贵时间
测试影像
4.0 燃烧测试 (KOTITI)
主要产品 — FlamEL® 4.0 ATH 60H
FlamEL® 4.0ATH 60H
硬质型自熄型阻燃塑料改性料
产品特点
- 面向坚固塑料应用，提供强结构支撑与耐火性
- 在保持材料强度与耐久性的同时有效隔离火势
- 适用于墙板、外墙、电气设备外壳及管道防护等建筑与工业用途
- 火灾中保持不燃，并在高温下保护结构、提升安全性
- 提升基础吸声性能
| 试验项目 | 细项 | 条件 | 单位 | FlamEL® 4.0 ATH 60H | 预处理 | 试验方法 |
|---|---|---|---|---|---|---|
| 物理特性 | 比重 | 23°C | 1.535 | KS M ISO 1183 | ||
| 物理特性 | 吸水率 | 23°C | % | 0.02 | 50°C, 24h | ASTM D570 |
| 机械特性 | 拉伸强度 | 断裂拉伸强度 | Mpa | 5.7 | KS M ISO 527-2 | |
| 机械特性 | 伸长率 | 断裂伸长率 | % | 43 | KS M ISO 527-2 | |
| 机械特性 | 屈服强度 | 上屈服 | MPa | 5.9 | KS M ISO 527-2 | |
| 机械特性 | 屈服伸长 | 上屈服 | MPa | 0.65 | KS M ISO 527-2 | |
| 机械特性 | 拉伸模量 | - | MPa | 1,090 | KS M ISO 527-2 | |
| 机械特性 | 弯曲强度 | - | MPa | 9.8 | KS M ISO 178 | |
| 机械特性 | 弯曲模量 | - | MPa | 1,080 | KS M ISO 178 | |
| 机械特性 | Izod 冲击强度 | 2.0mm | kJ/m² | 19 | KS M ISO 180 (Notched) | |
| 机械特性 | Izod 冲击强度 | 2.0mm | kJ/m² | 9.5 | -30°C, 3h | KS M ISO 180 (Notched) |
| 机械特性 | Charpy 冲击强度 | 2.0mm | kJ/m² | 21 | KS M ISO 179-1 (Notched) | |
| 机械特性 | Charpy 冲击强度 | 2.0mm | kJ/m² | 7.3 | -30°C, 3h | KS M ISO 179-1 (Notched) |
| 机械特性 | 硬度 (Rockwell) | R-Scale | - | 24 | KS M ISO 2039-2 | |
| 热特性 | 热变形温度 | 1.82 Mpa,Flat wise | °C | 39 | KS M ISO 75-1 | |
| 热特性 | 维卡软化温度 | 试验载荷 50 N | °C | 43 | KS M ISO 306-B120 | |
| 电气特性 | 表面电阻率 | - | Ω/sq | 2.6 x 1014 | ASTM D257 | |
| 电气特性 | 体积电阻率 | - | Ω∙cm | 8.6 x 1013 | ASTM D257 | |
| 电气特性 | 介电常数（Dk） | 60 Hz | - | 6.20 | ASTM D150 | |
| 电气特性 | 介质损耗因数（Df） | 60 Hz | - | 0.0141 | ASTM D150 | |
| 电气特性 | 介电常数（Dk） | 100 kHz | - | 4.71 | ASTM D150 | |
| 电气特性 | 介质损耗因数（Df） | 100 kHz | - | 0.0079 | ASTM D150 | |
| 电气特性 | 介电常数（Dk） | 1 MHz | - | 4.47 | ASTM D150 | |
| 电气特性 | 介质损耗因数（Df） | 1 MHz | - | 0.0083 | ASTM D150 | |
| 阻燃特性 | 阻燃性 | 3.2mm | - | V-0 | UL 94 : 2023 |
主要产品 — FlamEL® 4.0 ATH 70S
FlamEL® 4.0ATH 70S
软质型自熄型阻燃塑料改性料
产品特点
- 面向柔韧性塑料应用，兼具出色柔性与防火性能
- 高温下释放水蒸气，降低温度并延缓火焰蔓延
- 适用于家具坐垫、床垫、软质皮革、柔性墙材、地毯等日用软质塑料
- 也可用于电缆及电气设备外壳阻燃应用
| 试验项目 | 细项 | 条件 | 单位 | FlamEL® 4.0 ATH 70S | 预处理 | 试验方法 |
|---|---|---|---|---|---|---|
| 物理特性 | 比重 | 23°C | 1.679 | KS M ISO 1183 | ||
| 物理特性 | 吸水率 | 23°C | % | 0.02 | 50°C, 24h | ASTM D570 |
| 机械特性 | 拉伸强度 | 断裂拉伸强度 | MPa | 2.4 | KS M ISO 527-2 | |
| 机械特性 | 伸长率 | 断裂伸长率 | % | 38 | KS M ISO 527-2 | |
| 机械特性 | 屈服强度 | 上屈服 | MPa | 0.9 | KS M ISO 527-2 | |
| 机械特性 | 屈服伸长 | 上屈服 | MPa | 1.10 | KS M ISO 527-2 | |
| 机械特性 | 拉伸模量 | - | MPa | 64 | KS M ISO 527-2 | |
| 机械特性 | 弯曲强度 | - | MPa | 2.1 | KS M ISO 178 | |
| 机械特性 | 弯曲模量 | - | MPa | 70 | KS M ISO 178 | |
| 机械特性 | Izod 冲击强度 | 2.0mm | kJ/m² | 13 | KS M ISO 180 (Notched) | |
| 机械特性 | Izod 冲击强度 | 2.0mm | kJ/m² | 17.0 | -30°C, 3h | KS M ISO 180 (Notched) |
| 机械特性 | Charpy 冲击强度 | 2.0mm | kJ/m² | 22 | KS M ISO 179-1 (Notched) | |
| 机械特性 | Charpy 冲击强度 | 2.0mm | kJ/m² | 7.2 | -30°C, 3h | KS M ISO 179-1 (Notched) |
| 机械特性 | 硬度 (Rockwell) | R-Scale | - | 46 | KS M ISO 2039-2 | |
| 热特性 | 维卡软化温度 | 试验载荷 10 N | °C | 47 | KS M ISO 306-A120 | |
| 电气特性 | 表面电阻率 | - | Ω/sq | 1.2 x 1014 | ASTM D257 | |
| 电气特性 | 体积电阻率 | - | Ω∙cm | 2.1 x 1013 | ASTM D257 | |
| 电气特性 | 介电常数（Dk） | 60 Hz | - | 8.40 | ASTM D150 | |
| 电气特性 | 介质损耗因数（Df） | 60 Hz | - | 0.0132 | ASTM D150 | |
| 电气特性 | 介电常数（Dk） | 100 kHz | - | 6.40 | ASTM D150 | |
| 电气特性 | 介质损耗因数（Df） | 100 kHz | - | 0.0048 | ASTM D150 | |
| 电气特性 | 介电常数（Dk） | 1 MHz | - | 6.20 | ASTM D150 | |
| 电气特性 | 介质损耗因数（Df） | 1 MHz | - | 0.0047 | ASTM D150 | |
| 阻燃特性 | 阻燃性 | 2.2 mm, 3.2mm | - | V-0 | UL 94 : 2023 |
